Pomiary reflektometryczne i paszportyzacja sieci

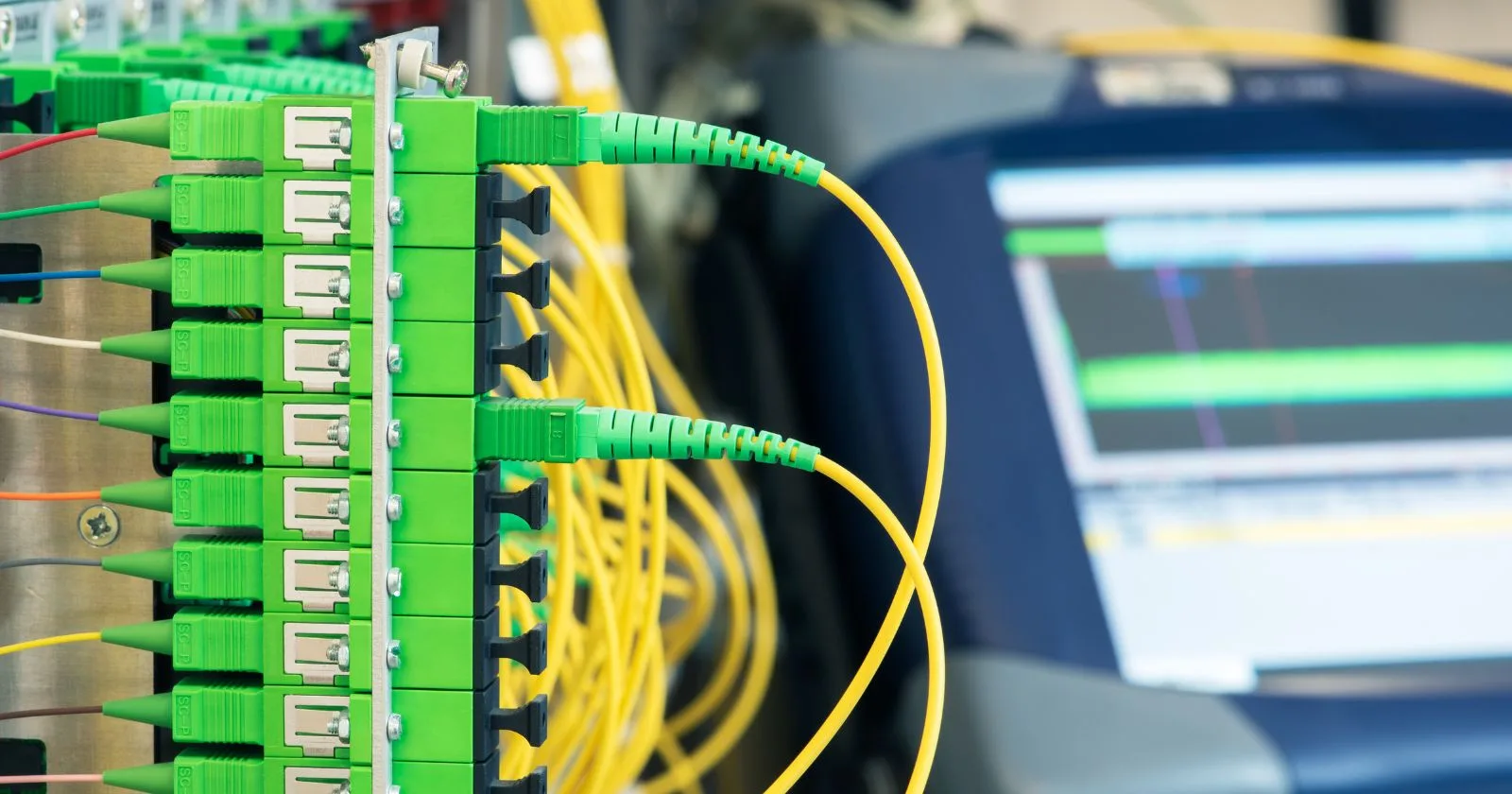

Reflektometr wysyła do włókna krótkie impulsy światła i rejestruje to, co wraca. Na tej podstawie rysuje reflektogram, czyli wykres tłumienia wzdłuż całej linii. Każdy spaw, złącze, ostre zgięcie i koniec włókna widać na nim jako zdarzenie z podaną odległością i stratą sygnału.

Takie testowanie światłowodów mówi nie tylko, czy linia działa, ale też gdzie jest słabe miejsce. To etap kończący każdą budowę sieci światłowodowej i podstawa do odbioru przez zamawiającego.

Ten sam spaw zmierzony z dwóch kierunków potrafi dać różne wyniki, bo łączone włókna nie są identyczne. Dopiero średnia z obu pomiarów pokazuje rzeczywistą stratę na połączeniu.

Tak zapisują to zamawiający. W zapytaniu Głównego Instytutu Górnictwa tłumienność spawu liczono jako średnią z wartości uzyskanych w pomiarze reflektometrycznym linii z obu stron (zapytanie ofertowe GIG, 2021). Dlatego każde włókno mierzymy z obu końców.

Wartości w tabeli pochodzą z tego samego zapytania GIG i pokazują, czego zamawiający oczekuje od gotowej linii. Pomiar reflektometrem przy dwóch długościach fali odpowiada na wszystkie te pytania naraz.

Jakość sieci sprawdzają też urzędy. Urząd Komunikacji Elektronicznej kontrolował reflektometrem sieci zbudowane z dotacji Programu Operacyjnego Polska Cyfrowa, które miały objąć prawie 2 mln gospodarstw domowych (telepolis.pl).

Pomiar światłowodu metodą transmisyjną wymaga źródła światła na jednym końcu linii i miernika mocy na drugim. Podaje łączną stratę całej trasy, ale nie mówi, gdzie ona powstaje.

Reflektometr pokazuje przebieg linii punkt po punkcie i wskazuje odległość do każdego zdarzenia. Dlatego w odbiorach oba pomiary często się uzupełniają, a przy szukaniu awarii decyduje reflektometr.

Paszportyzacja zbiera w jednym miejscu wszystko, co trzeba wiedzieć o sieci: przebieg tras, numery i położenie muf oraz przełącznic, kolejność włókien w każdym kablu i reflektogramy z pomiarów. Inwentaryzacja to ta sama praca przy sieci, która już istnieje i nie ma aktualnej dokumentacji.

Z takim paszportem awarię lokalizuje się w kilka minut, a rozbudowę planuje bez otwierania każdej mufy po kolei. Przygotowujemy go przy budowie, a dla istniejących sieci w ramach inwentaryzacji.

Cena pomiarów reflektometrycznych linii światłowodowych zależy od liczby mierzonych włókien, długości linii i liczby punktów, w których trzeba podłączyć reflektometr. Znaczenie ma też to, czy potrzebna jest pełna dokumentacja z paszportyzacją, czy same wyniki pomiaru.

Wycenę przygotowujemy po otrzymaniu projektu albo opisu trasy. Jeśli pomiar ma trafić do odbioru, prześlij też wymagania zamawiającego, bo od nich zależy zakres badań.

Zadzwoń pod numer 607 396 234 albo napisz przez formularz kontaktowy.

Opisz linię: liczbę włókien, przybliżoną długość, miejsca dostępu na obu końcach oraz wymagania zamawiającego, jeśli pomiar ma trafić do odbioru. Pomiary są częścią naszych instalacji teletechnicznych, więc możemy je połączyć z naprawą albo rozbudową sieci.
